Vegkart.no med nytt referansesystem

Publisert av

Vegkart finnes i to ulike versjoner. En versjon med gammelt referansesystem og gammel kommune- og fylkesstruktur. Den omtaler vi ofte som Vegkart versjon 2 – v2. Den andre versjonen er Vegkart med nytt referansesystem, som da omtales som Vegkart v3.

Siden i november 2019 da vi produksjonssatte nytt referansesystem så har vegkart.no vært knyttet mot Vegkart v2 og Vegkart v3 har dere selv måttet finne fram til ved å angi v3 i URL’en.

Vi har nå gjort en endring slik at vegkart.no er knyttet mot Vegkart v3 med nytt referansesystem. Men siden de fleste har vegkart v2 liggende i bufferet/cachen i nettleseren sin, så vil det de fleste fortsatt oppleve å komme til Vegkart v2 idet man skriver vegkart.no.

For å tømme bufferet/cachen i nettleseren og dermed komme til Vegkart v3 med nytt referansesystem, så kan man gjøre følgende:

start Vegkart
tast Ctrl + Shift + I for å komme i inspisermodus
trykk på reload/refresh og velg «Tøm bufferet og kjør hard nyinnlasting» i Chrome, i Edge Beta velger du «Tøm hutrigbuffer og hard oppdatering»

Etter refresh vil vegkart.no gi deg Vegkart med nytt referansesystem. Fortsatt har du muligheten til å benytte Vegkart v2 ved å skrive https://www.vegvesen.no/nvdb/vegkart/v2/

Nytt referansesystem for høyder i NVDB

Publisert av

Vi bytter ikke koordinatsystem for morro skyld – men det har liten praktisk betydning med mindre du jobber med profesjonelt innmålingsutstyr for registrering til NVDB (nøyaktighet om lag et par cm). Detaljer her:

https://www.vegvesen.no/om+statens+vegvesen/presse/nyheter/nasjonalt/viktig-informasjon-til-alle-som-jobber-med-datafangst-til-nvdb

For alle oss andre:

  • Før brukte vi merkelappen EPSG:25833 om NVDB sitt koordinatsystem
  • Akkurat nå, fram til 15. mars, bruker vi merkelappen EPSG:6173
  • fremover vil vi bruke EPSG:5973

X og Y komponenten er den samme i alle de tre systemene (EPSG:25833, EPSG:6173, EPSG:5973), forskjellen er hvordan vi betrakter høydeverdien:

  • EPSG:25833 – udefinert
  • EPSG:6173 – høydemodell NN54 (fram til 15.3.2020)
  • EPSG:5973 – høydemodell NN2000 (fom 15.3.2020)

Forskjellen dreier seg om -15 til +35 cm. Om du jobber med vegnett så risikerer du at data tatt ut før 15.3 ikke henger 100% sammen i høyde med data tatt ut etter 15.3. Den enkleste og mest robuste løsningen er da å ta ut data på ny fra NVDB.

Om du ikke jobber med nettverkstopologi basert på geometri eller med innmåling med høy presisjon – så dreier dette seg kun om bytte av EPSG-kode.

Og dette gjelder kun høyder – dvs Z-koordinat. I kartplan (x,y – koordinater) er disse tre referansesystemene for alle praktiske formål identiske.

Ny versjon av ruteplantjenesten

Publisert av

Vi er stolte over å kunne lansere ny versjon av ruteplantjenesten!

Ruteplantjenesten er et REST api for å gi deg ruteforslag for bil eller sykkel på  (relativt) ferskt vegnett fra Nasjonal Vegdatabank. Vegnettet i tjenesten oppdateres 10 ganger årlig, samtidig med Elveg-leveransen. Ruteforslagene kan også ta med veg-, vær- og føremeldinger fra Datex langs ruta, eventuelt unngå ruter der visse typer vegmeldinger forekommer.

Ruteplantjenesten brukes for eksempel av vegvesen.no/trafikk, vegvesenets kartløsning for oppdatert trafikkinformasjon.

Rutesøk i vegvesen.no/trafikk

Vi har også en testklient som også egner seg for eksperimentering med ruteplantjenesten.

Hvor finner jeg dokumentasjon?

Her.

Hva er uendret?

Hovedfunksjonaliteten og de mest brukte parametrene er uendret. Mer presist oppfører disse parametrene seg som før:

format
stops
route_type
barriers
returnGeometry
returnSimpleGeometry
returnDirections
returnDirectionGeometry
streetname_hints
geometryformat
encapsulateStreetNames
weight
height
length
startTime

Merk at parameteren startTime heller ikke i denne versjonen har noen som helst effekt. En mulighet er f.eks å la tjenesten ta hensyn til (evt returnere data for) planlagt vegarbeid som skjer samtidig med når du har tenkt å kjøre, eller tilpasse ruta etter hvilke ferjer som går akkurat da. Men dette er videreutvikling som p.t. ikke har noen finansiering.

Hva er nytt?

  • Sykkelruting forbedringer
    • For route_type=bike kan du finjustere rutevalgene og tidsbruk gjennom parametrene powerEffort (unngå motbakker) og bikePathUsage (foretrekk sykkelstier).
  • Finland og Sverige
    • Rutevalg på finsk og svensk vegnett
    • parameter lang gir deg finsk og svensk språk i retningsangivelse
  • NVDB veglenker: Parameter returnNvdbReferences=true gir deg en liste med veglenkesekvenser og posisjoner. Dermed har du en referanse til NVDB vegnett som du kan bruke til andre ting, f.eks. søke etter andre fagdata i NVDB.
  • Eksperimentelt
    • allowTravelInZeroEmissionZone (default=true) er et eksperiment som viser at vi lettvint kan tilby geofence-funksjoner. Valget gjør at rutevalgene vil kjøre utenom NVDB-objekter av typen 943 Lavutslippsone Geosum (test).
  • Unngå vegmeldinger. Her er dessverre dokumentasjonen noe mangelfull. Det kan også være noe forvirrrende å finne ut av hvilke Datex II vegmeldingtyper som kan være relevante (og ofte vil samme vegmelding bli publisert som flere typer samtidig.
    • avoidRoadsClosedForWinter, default=true. Standard oppførsel er at vi ikke ruter på vinterstengte veger. (Ajourhold av hva som er vinterstengte veger er noe eksperimentelt)
    • avoidMessagesOfType=kommaseparert liste med vegmeldingtyper, for eksempel maintenanceWork,roadClosed. Generell mekanisme for å unngå de vegmeldingtypene du misliker.
  • En til mange – ruting. Du kan oppgi ett startpunkt og mange målpunkt, og få returnert en liste med reisetid og -avstand til hvert av målpunktene.

Begrensninger

Bruk av ruteplan api’et er begrenset til 2500 kall per døgn, per brukerId.

Bruk av ruteplan api må bruke vår løsning for autentisering. P.t. er dette http basic auth, hvilket ikke akkurat får jubelen i taket hos dem som utvikler webløsninger for publikum. Vi håper vi kan ta i bruk et mer moderne autentiseringsregime.

Dokumentasjon

Kartløsning nytt vegreferansesystem

Publisert av

Vegvesenet legger om vegreferansesystemet i Nasjonal Vegdatabank, og mange lurer på hva det betyr. Vi har prøvd å oppsummere de viktigste endringene her. For mer detaljer se håndbok v830 Nasjonalt vegreferansesystem.

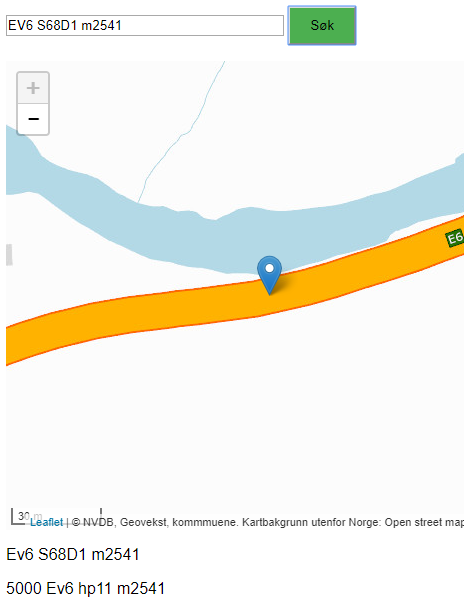

Som hjelp i overgangen har vi laget en kartløsning som viser både gammel og ny vegreferanse for et punkt på vegnettet. Du kan bruke tekstfeltet til å søke på både gammelt og nytt, eller klikke i kartet.

Kartløsningen finner du her

Kartløsning for å sammenligne nytt og gammelt vegreferansesystem

Hvordan får jeg NVDB-data inn i kartsystemet mitt?

Publisert av

Dette innlegget er flyttet under «Ofte stilte spørsmål» https://www.vegdata.no/ofte-stilte-sporsmal/hvordan-far-jeg-nvdb-data-inn-i-kartsystemet-mitt/



Hvordan kan jeg få NVDB-data inn i kartsystemet mitt? Enten som ferdige kartlag (f.eks. WMS), eller som redigerbare data.

https://www.vegdata.no/ofte-stilte-sporsmal/hvordan-far-jeg-nvdb-data-inn-i-kartsystemet-mitt/

Visveginfo har gamle data – hva betyr det?

Publisert av

Fiksa 30.august 2018



Er det viktig for meg?

Neppe, med mindre du jobber med stedfesting og lagring av nye data til NVDB, eller har et system som bruker Visveginfo direkte.

Har du et system som baserer seg på Visveginfo så er det helt klart en ulempe at du ikke har med vegnettsendringer etter juli 2018.

Vegkart er ikke berørt, heller ikke når du ber om strekninger.

Hva var problemet?

Visveginfo er et system for vegnettspørringer fra 2011. Visveginfo utfyller NVDB api’et på et veldig god måte, for eksempel med topologi- og strekningsspørringer. Men én av utfordringene er at vi har to parallelle dataflyt-løyper til NVDB api og Visveginfo:

  • Visveginfo oppdateres en gang i døgnet i en (litt gammal) løype som er til dels sårbar.
    • Vi leser transaksjonsloggen fra NVDB databasen, og det går veldig bra så lenge den har «normal» drift med mange relativt små endringer.
    • Men av og til får vi en gigantisk transaksjon der svært mange objekter i NVDB er endret samtidig.Da stopper alt opp.
    • Vi får det i gang igjen ved å dele opp en gigant-transaksjon i mindre biter, men det er plundrete og tar tid.
  • NVDB api oppdateres fortløpende. Gigant-transaksjonslogger har vært et problem her også, men dette er blitt løst.

Nå – 29. august – plundrer vi ennå med en gigantisk transaksjon fra slutten av juli. Dette blir ble løst 30. august.

Stedfesting i datafangst blir vanskelig uten Visveginfo

Datafangst er Vegvesenets nye verktøy for mottak, kvalitetskontroll og beriking av data entreprenørene sender oss om det de har bygget. Før data kan lagres i NVDB må de knyttes til riktig vegnett. Og det blir jo litt vanskelig når den nye vegen ligger i kø bak en gigantisk transaksjonslogg.

Her er f.eks en ganske fersk gangsti på Tjøme, Vestfold

Ny gangsti langs Fv390, Vestfold.

Ny gangsti langs Fv390, Vestfold.

Men datafangst viser frem vegnett fra Visveginfo, og har derfor ikke den nye gangstien som alternativ. Da er det jo vanskelig å stedfeste belysning på gangstien, der det hører hjemme:

Skjermdump datafangst-verktyøyet, der gangstien mangler. Da blir det litt vanskelig å stedfeste nye belysningspunkt på gangstien

Datafangst henter vegnett fra Visveginfo, og der er ikke gangstien kommet med ennå. Merk at gangstien er synlig som en grå strek i bakgrunnskartet, men IKKE tilgjengelig som gyldig vegnett du kan stedfeste på i Datafangst.

Hvordan sjekker jeg om mine data er berørt?

Du kan bruke denne kartløsningen. Den henter data både fra Visveginfo og NVDB api. Da ser du fort om de er enige, eller om det er avvik. Mer om dette kartet.

Skjermdump som viser kartløsning der NVDB api tilbyr gangstien som nærmeste vegnett, mens Visveginfo har kun hovedvegen

NVDB api tilbyr gangstien som nærmeste vegnett, mens Visveginfo har kun hovedvegen

Nedenfor ser du at Fv390 har fått nye meterverdier. Nvdb API gir ca 7 meter lavere tall enn Visveginfo.

Skjermbilde som viser at Visveginfo har høyere meterverdier enn NVDB api på Fv390, Vestfold

Eiendomssøk – alternativer til søk i NVDB123

Publisert av

Kartverket har endret sine tjenester som har fått konsekvenser for NVDB123 funksjonalitet.

NVDB har besluttet at vi ikke ønsker å benytte midler på å reetablere denne funksjonen i NVDB123, da det er en programvare som skal fases ut. Det finnes andre tjenester som kan gjøre eiendomssøk som Seeiendom og VisVeg, alternativt finnes det også i GisLine.

Rask tilgang til NVDB-data i ArcMap

Publisert av

Denne pluginen er teknologisk utdatert og fungerer ikke lenger!

Pluginen blir ikke oppdatert til versjon 3 av NVDB api LES, og den sluttet å fungere samtidig med at vi stengte ned versjon 2 av NVDB api LES høsten 2022.

Vi har retta feilen i versjon 2.06, ny versjon finnes her (zip),

Eller du kan rette den opp sjøl på din egen maskin med denne oppskriften.

Våren 2020 fikk vi problemer med denne plugin, dels fordi vi skiftet adresse til NVDB api, dels fordi håndtering av paginering i plugin ikke var robust mot endringer i sidestørrelse. Det første (feil lenke til NVDB api) kan lett fikses ved å endre ei linje i tekstfilen <Mappe der du lagret plugin>\nvdb_access\config\config.yaml. Linje 5, der det står baseurl skal ha verdien  https://nvdbapiles-v2.atlas.vegvesen.no.

Linje 5 skal altså se slik ut:

baseurl: https://nvdbapiles-v2.atlas.vegvesen.no

Feilen i paginering rettes ved å kommentere ut linje 1008 og 1009 i fila <Mappe der du lagret plugin>\nvdb_access\da\data_da.py. Sett inn hashtagg # først på linje 1008 og 1009 – slik:

   # Break if we get less than the limit
#   if nelem < max_pr_request:
#        break

Takk til Geodata A/S, som hjalp til med verdifull feilsøking og feilretting.

Statens vegvesen har i samarbeid med Geodata AS laget et programtillegg, NVDB Addin, som henter data direkte fra NVDB og inn i ArcMap. Verktøyet kommuniserer med NVDB API v2 og gjør data fra NVDB lett tilgjengelig for videre bearbeiding i ArcMap. Programtillegget deles fritt. Kildekode

Les videre →

FME eksempel for segmenterte data

Publisert av

Jeg har laget et FME workspace som utnytter muligheten til å få «delt opp» lange objekter i kortere segmenter. Hvert segment har unike vegreferanseverdier og veglenkeposisjoner. (I tillegg unngår man alle «multilinestring» – geometrier).

Trikset er nøkkeordet inkluder=vegsegmenter (evt inkluder=alle). Slik:

https://www.vegvesen.no/nvdb/api/v2/vegobjekter/616/91452898.xml?inkluder=vegsegmenter

Med NVDB api V2 kan man velge å få lange objekter delt opp i segmenter med unike vegreferanseverdier og veglenkeposisjoner

Med NVDB api V2 kan man velge å få lange objekter delt opp i segmenter med unike vegreferanseverdier og veglenkeposisjoner. Dokumentasjon

Det vil si at i stedet for:

  • en geometri for hele objektet
  • en liste med vegreferanser
  • en annen liste med veglenker
  • og plunder med å koble en veglenke-bit til riktig vegreferanse + riktig bit av geometri

Så får vi

  • Ett eller flere segmenter
  • Hvert segment har sin egen «bit» av objektet med
    • En enkel vegreferanseverd  (med unike  vegnummer hp, frameter og tilmeter)
    • En bit av en enkelt veglenke (ID, fraposisjon, tilposisjon)
    • Geometrien som hører til.

https://github.com/LtGlahn/Nvdbapi_v2_FME#nvdbapi_v2_bruksklassefmw

Historiske data, trafikkmengde

Publisert av

Flere har etterspurt historikk for trafikkmengde fra NVDB. Nå er det lagt ut her på spatiaLite (sqlite) og esri filgeodatabase (.gdb) – format.

ftp://vegvesen.hostedftp.com/~StatensVegvesen/opnevegdata/historiskedata

Historikk kan fremstilles på flere måter. Det vanligste er nok øyeblikksbilder, det vil si at vi gjengir situasjonen slik det var registrert på en gitt dato. I stedet har jeg valgt å legge ut FULL historikk på ALLE trafikkmengde-objekter i NVDB. Det gir et riktigere bilde av datasettet, og åpner for flere typer analyser. Denne presentasjonen er kanskje til hjelp, den viser i hvert fall noen av problemene grafisk.

Vi regner med å ha en form for historikk tilgjengelig i Vegkart og NVDB api i løpet av 2017 2018?– med forbehold om at andre oppgaver kan smyge seg foran i køen. Vi er heller ikke sikre på hvilke funksjoner dette vil inneholde – mest trolig en form for øyeblikksbilder, dvs at man kan søke per dato.

Trafikkmengde er ikke koblet mot vegreferanse. Hvis du er avhengig av å vite et spesielt vegnummer så må du koble dette mot vegreferanse-informasjon (som også er publisert, samme sted).

Egenskapsnavn og verdier

Jeg har valgt å bruke de samme egenskapsnavnene som  arc map NVDB plugin – med noen tilpasninger. Så hvis du laster ned ferske data med Arc map vil du kjenne igjen – og forhåpentligvis kunne bruke datasettene litt om hverandre.

Rent praktisk betyr det at vi unngår slikt som komma, mellomrom og slasher, men ikke er redd for norske tegn. Underscore ( _ ) brukes i stedet for tegn vi ikke liker. Det betyr at ÅDT, total har blitt til ÅDT__total.

Dette med navngiving er en av grunnene til at det litt krevende å lage «datadumps» fra NVDB – i hvert fall hvis du ønsker å bli brukt i annen programvare. Internt i NVDB brukes kun numeriske ID’er for å holde styr på ting, men ÅDT__total er en smule mer brukervennlig enn 4623. Men ikke alle NVDB-navn er så rett fram!

Det er mye progamvare som furter litt over egenskapsnavn som  Merknad Skade på erosjonssikring ved inn- og utløp.

Å oversette 4122 egenskapsnavn (datakatalog v2.07) til noe som er lesbart både for menneske og maskin er … dessverre ikke helt rett fram.

Mer teknisk

Disse dataene er ikke hentet direkte fra NVDB, men fra et søstersystem vi kaller TNE (Transport Network Engine). Her er NVDB-data tilrettelagt for GIS-formål – og dette innebærer en del kompromiss. Blant annet blir NVDB-data kappet i mindre biter hvis f.eks. de er lengre enn én veglenke eller ett vegreferanse-objekt. Bitene blir numerert med variabelen TNE_SEQ_NO. I tillegg har TNE sin egen forståelse av topologinivå: Vegtrasé, kjørebane og kjørefelt oversettes til tallkoder (0-3) i egenskapen TNE_topologylevel. For sporbarhet lar vi denne informasjonen følge med datasettet.

Dette er IKKE en komplett gjengivelse av navigerbart vegnett. Det er et utdrag av fagdata på øverste topologinivå. Man kan få en forståelse av vegnettets utbredelse og endring over tid, og det har sikkert mange anvendelser. Men ruteplanlegging er IKKE blant de tingene dette datasettet bør brukes til.
